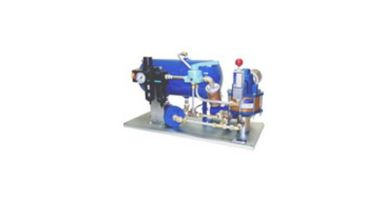

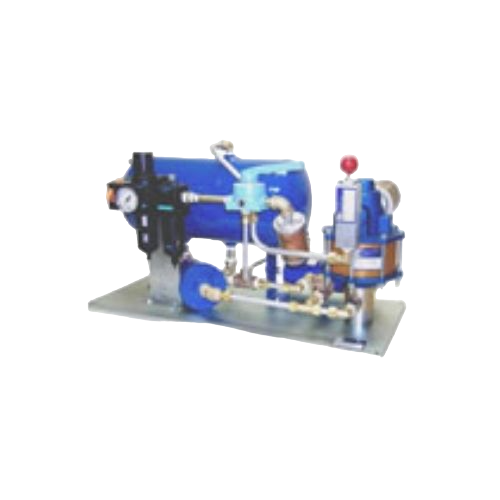

Unità di alimentazione serie 50
La serie 50 è un'unità autonoma completa di serbatoio pressurizzato da tre galloni, valvola di scarico della pressione idraulica, valvola di sequenza dell'aria e valvola di controllo manuale dell'aria. È progettata esclusivamente per il servizio petrolifero.
Questa unità fornisce automaticamente il funzionamento a bassa pressione ad alta velocità e il funzionamento ad alta pressione a bassa velocità.
Sono necessarie solo due posizioni della valvola di controllo per un ciclo di funzionamento completo. Quando la valvola di controllo viene spostata (vedere il circuito seguente), la pressione dell'aria viene applicata al serbatoio. Questa pressurizzazione avvia il flusso libero attraverso la pompa, fornendo così un ciclo ad alta velocità e bassa pressione.
Al raggiungimento di una pressione idraulica di uscita impostata, la valvola di sequenza aziona automaticamente la pompa, fornendo così il ciclo ad alta pressione a bassa velocità.
Il funzionamento della pompa solo quando è richiesta una maggiore pressione consente di risparmiare aria, assicura la massima durata della pompa e riduce i costi operativi e di manutenzione.
La posizione opposta della valvola di controllo attiva la valvola di scarico della pressione e riporta la pressione del sistema al serbatoio.
Il design dell'unità consente l'uso della fornitura d'aria per il ciclo di ritorno, se necessario. L'unità è facilmente convertibile per un funzionamento semiautomatico o completamente automatico
| Produttore | SC Hydraulic |
|---|---|
| Nazione | |

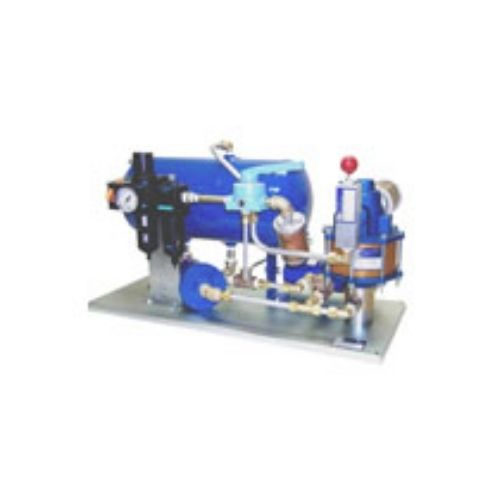

| Numero di parte | 550E0W |
