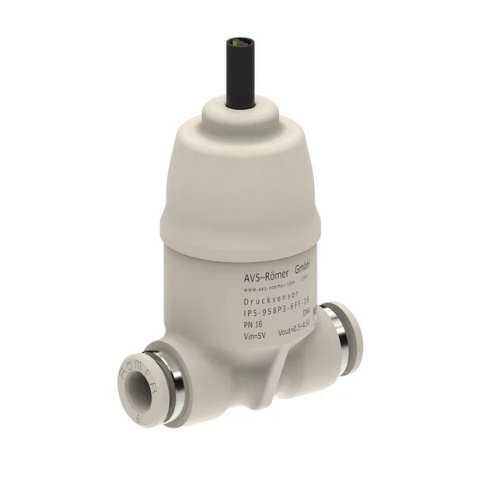

Avs römer IPS-V36-958P3-4FF-V16-51 Sensori di pressione

Nel sensore di pressione in linea (IPS), la pressione applicata di fluidi liquidi o gassosi viene registrata tramite una cella di misurazione della pressione in ceramica e convertita in un segnale elettrico. In combinazione con i raccordi a innesto ELSA in PPSU, sono ideali per l'uso nell'industria alimentare. Per la guarnizione sono disponibili diversi materiali

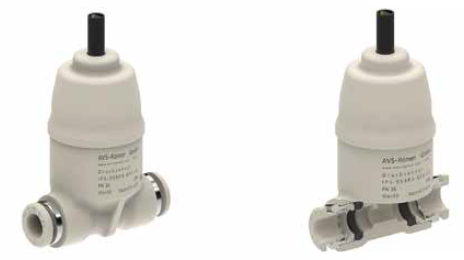

Sensore di pressione in linea per misurare la pressione di fluidi liquidi e gassosi
. La cella di misura della pressione in ceramica combinata con il collaudato connettore
push-in ELSA in PPSU viene utilizzata principalmente

Altre caratteristiche:
• spazio morto minimo • elettronica di elevazione con
compensazione della temperatura
• materiali e design costruttivo particolarmente ottimizzati per le applicazioni
alimentari

Varianti/opzioni:
• altri collegamenti per tubi • altro materiale per la guarnizione
• altro intervallo di pressione

CARATTERISTICHE GENERALI Design

costruttivo: cella di misurazione della pressione in ceramica Nome
prodotto: sensore di pressione in linea Tipo di
prodotto: IPS-V36 Diametro
nominale: da DN 2,5 a DN 6
Connessione: raccordi ELSA per tubo/tubo da OD 4 a OD 8 Temperatura
ambiente: da 0 °C a +60 °C Temperatura
media: da 0 °C a +140 °C Materiale del
corpo: PPSU (approvato KTW, certificato NSF) Materiale della cella di
misura: Materiale O-ring Al2O3: FKM/EPDM Metodo di montaggio: tramite clip a molla, larghezza interna e

Oslash; 18-22 mm (non incluso nella fornitura) Posizione di
montaggio: preferibilmente verticale
Omologazione: NSF/ANSI 169

PNEUMATICO - IDRAULICO Pressione
nominale: fino a PN 16 secondo la tabella delle specifiche Intervallo di
pressione: 0 bar (Vuoto: -0,8 bar) fino alla pressione di esercizio ammissibile OP secondo la tabella delle specifiche
Portata: valore KV secondo la tabella delle specifiche
Medium: gas o liquidi che non corrodono i materiali specificati
ELETTRICO

Tensione di alimentazione: da +5 V a +36 V DC
Tolleranza di tensione: ±10% Tensione di
uscita: +0,5 V bis +4,5 V DC (raziometrico) (da 0 V a +5 V DC, da 0 V a +10 V DC su richiesta) Collegamento
elettrico: cavo schermato a 3 poli da 0,75 m (LiYCY 3 x AWG 26), estremità dei trefoli prestagnate.

Errore totale: ± 1,5% FS Errore di
temperatura punto zero: <± 0,02% FS/K Margine di errore di
temperatura: -0,012% FS/K Tempo di risposta: <2 ms

Attenzione! Il PPSU non deve essere usato a contatto con idrocarburi aromatici, acidi ossidanti, acetone, idrocarburi clorurati, eteri o chetoni!
